什么是細旦絲？細旦絲優(yōu)缺點；線密度較低的纖維稱細旦絲，細旦絲是差別化纖維中應用量較大，而較有代表性的一種。對細旦絲線密度的劃分各有說法，各國也有不同的標準。國家科委1993年8月公布的有關(guān)資料文件如表8所示。
纖維的線密度是一個重要的品質(zhì)指標，它和纖維的強度、粗細均勻度、外觀、手感、風格等都有密切的關(guān)系；而纖維的彎曲剛度與纖維線密度的平方成正比，因而纖維的線密度越小，即纖維越細，手感越柔軟。
對滌綸而言，經(jīng)測定，當單絲線密度在0.83dtex以下時，纖維的剛度和抗扭剛度將發(fā)生顯著的變化，為此，細旦絲織成的織物經(jīng)砂磨后，被磨斷的纖維聳立在織物表面，具有細膩、柔軟的茸毛感，即形成明顯的桃皮絨效果。
細旦絲主要的有以下幾類：
(1)常規(guī)紡絲法形成的細旦絲：常規(guī)紡絲法是直接用熔紡法、濕法或干法紡絲制取細旦絲或超細絲，它可以通過加大拉伸倍數(shù)的小孔徑噴絲孔實現(xiàn)，目前可用熔融紡絲機紡制單絲線密度為0.56dtex(0.5旦)以下的超細纖維。

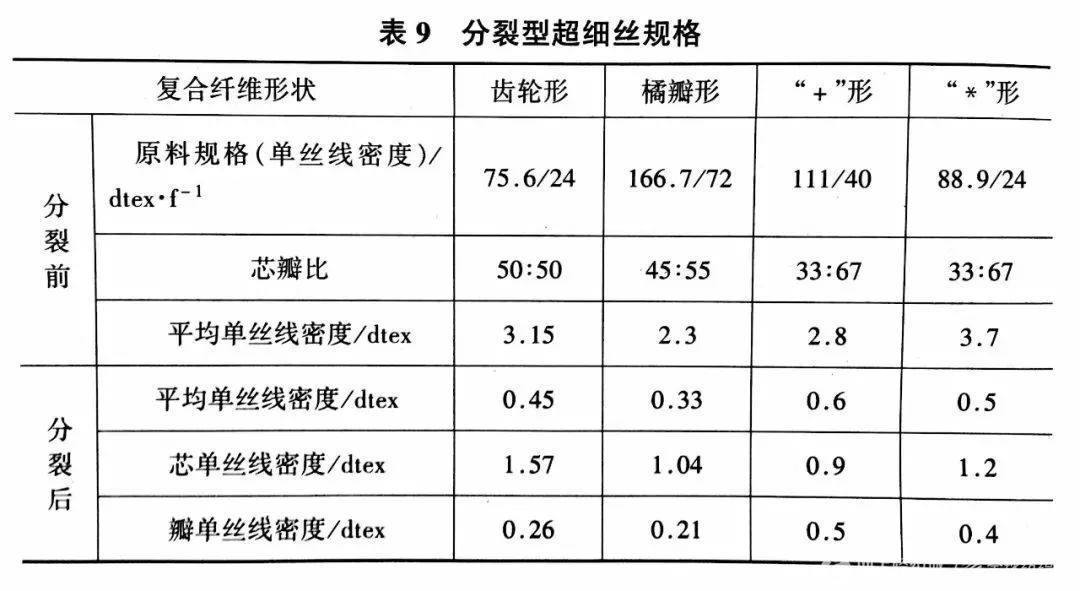

(2)分裂型細旦絲：分裂型細旦絲是采用性質(zhì)不同的兩類聚合物，目前常用錦綸和滌綸復合紡絲，織成織物后采用化學或物理方法，再將纖維分裂成兩種微細的長絲。常見的分裂型超細絲有齒輪形復合纖維[圖4-(a)]、橘瓣形復合纖維[圖4-(b)]、"+"形復合纖維[圖4-(c)]、"*"形復合纖維，它們的規(guī)格如表9所示。
從圖4和表9中可知，分裂后的單纖維，其截面都為異形，而其單絲的平均線密度在0.6dtex以下，最細的纖維只有0.21dtex，達到了超細纖維或超極細纖維的標準。
(3)海島絲：海島絲由可溶性包覆不可溶性超細旦的兩種聚合物，經(jīng)復合紡絲得到的纖維，形成無數(shù)束海島結(jié)構(gòu)，經(jīng)開纖后整理，溶去水溶性纖維，留下了超細纖維，一般每根纖維含學纖維37根，單纖維的線密度＜0.1 dtex，它具有極小纖維密度和高比表面積。
